产品简介

一、抗震支架是什么？
定义：与建筑结构体牢固链接，以地震力为主要荷载的抗震职称设施。由锚固体、加固吊杆、抗震了解构件及抗震斜撑组成。

二、哪些系统要做抗震支架？
根据GB 50981-2014 建筑机电工程抗震设计规范相关标准规定：
1、生活给水系统、消防管道系统,空调采暖系统：
管径≥DN65以上的金属管道，应进行抗震支吊架设计。
2、风管类系统：
防排烟风道、事故通风风道及相关设备应采用抗震支吊架，防排烟、事故通风管道无论大小全部设计抗震支架。（强条）
空调通风风道：矩形风管截面积≥0.38平方米或圆形风管直径≥700应进行抗震支吊架设计。
3、电气系统:
内径不小于60mm的电气配管应进行抗震支架设计
重力不小于150n/m（15KG/M）的桥架、母线槽等应进行抗震支架设计。
4、燃气系统：
内径大于或等于25MM的燃气管道应进行抗震设计。
（如与规范有冲突，以规范为准）
三、抗震支架本身材质有哪些？有什么优劣？
市场上一般采用的是Q235B，有冷镀锌（电镀）和热浸镀锌，冷镀锌镀锌层厚度比较薄，热镀锌镀锌层厚度比较厚点，目前支架较多采用的是热浸镀锌（镀锌层厚度一般在70~80μm），配件配件采用电镀（镀锌层一般在几个μm）。还有些厂家支架采用其它材料的，如我们考察了一个厂家推荐使用锌铝镁型材，据说此材料防腐性能较好，但价格也贵一些。

四、抗震支架的安装方式？
抗震支吊架系统由C型成品槽钢、专用抗震连接件、管卡、裂缝混凝土用后扩底锚栓组成，抗震连接件与槽钢通过机械连接可以随意调节抗震支吊架的尺寸、高度。抗震支吊架现场应做到不焊接，并由锚栓与原有混凝土结构可靠连接，钢结构采用预制孔螺栓或者梁夹抓扣式固定。
注：后扩底锚栓是采用的抓力，据说更可靠。
以下提供几张典型的抗震支架安装示意：
1、风管双线支撑

2、桥架双向支撑

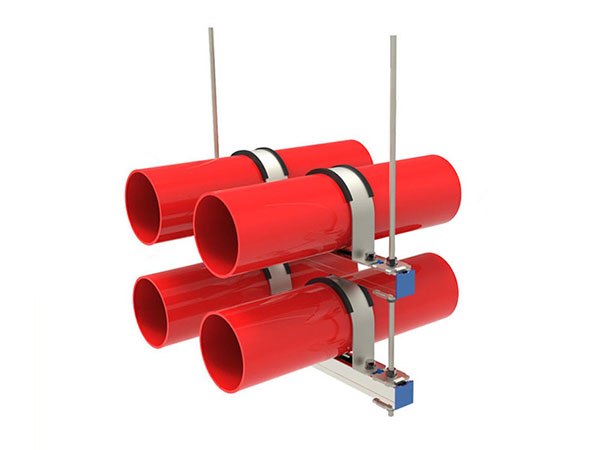

3、水管多管双向支撑

五、抗震支架是否会影响净高？项目如何同现场深化配合及优化？
看上面的安装示意图大家第一感觉在综合管线处肯定会影响到管线排布的高度，如果现场施工单位各做各的，后期净高将无法控制，所以必须要进行前期的抗震支架深化和优化，特别是对于综合管线处，应该采用综合抗震支架。
现场如何配合，抗震支架深化什么时候进场？目前很多标段放在了机电总包内，或者专业分包的标段内，需要机电总包进场统一排布综合管线，并考虑抗震支架的深化，以下是某厂家提供的配合流程。

注：对于抗震支架目前设计院基本上是不做设计，设计说明丢一句话，由厂家深化。
鉴于大家对抗震支架设计思路还不了解，特别没有严格审核标准的情况下，对于甲方、顾问、设计院仅凭借计算书还不能专业判断深化设计是否合理。如为了中标，会减少抗震支架数量；而中标后深化又种种原因需要增加支架等如何控制？个人认为可以探讨参考智能化设计的一种模式，抗震支架分设计标和供应标段，在施工图设计阶段抗震支架设计就介入，和施工图进行配合优化管线，还可以更好在前期主动控制净高。
六、如何检查设计计算的正确性？如何查处计算的猫腻？
上面提到目前抗震支架一般由厂家深化，可能深化中存在猫腻，对其有利，或多设计或少设计，对于不是很专业的你，那如何判断其基本的合理性呢？
一般我们在招标的时候需要抗震支架厂家有自己版权的专业抗震支架计算软件，软件需要通过第三方权威机构认证，保证计算的合理性，正确性，抗震支架配件的荷载值均要求有第三方检测报告等。

提供一份供现场复核安装情况时参考使用。
